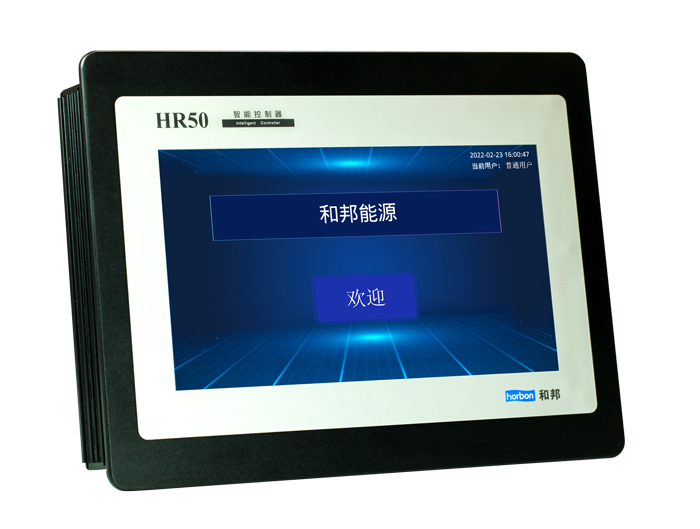

HR50智能控制器（第三代）

产品概述

HR50智能控制器接纳 PLC 控制手艺，内部包括：现场信号收罗功效、实时控制逻辑运算功效、控制信号输出功效等

？刂破鹘幽芍 IEC61131-3 标准的编程语言，控制战略具备无邪利便的可组态修改特征，以顺应差别控制工具的需要，并且其运算能力强、速率快可知足应用工具实时控制响应时间的要求。

HR50智能控制器作为实时控制装备，收罗装备现场历程控制信息，凭证事先组态下装在控制器中的控制逻辑举行运算处置惩罚，实时输出控制指令，通过执行机构驱动控制装备，最终使控制工具的被控参数知足工业生产要求。

应用领域

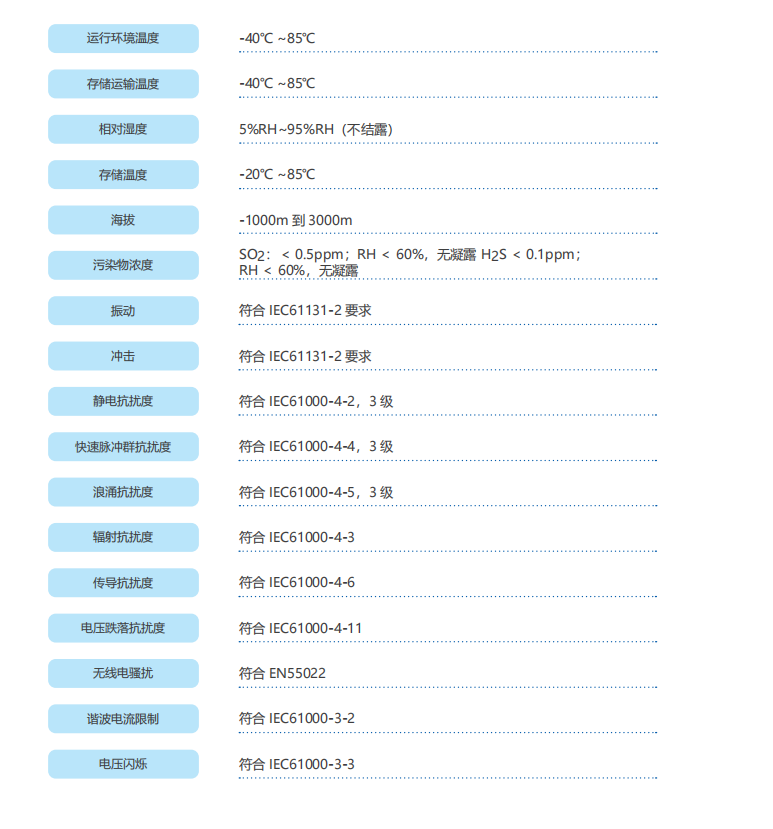

手艺指标

主要功效

I/O 信号处置惩罚功效

开关量信号输入： 吸收干接点信号输入， 盘问电压 DC24V

开关量信号输出： 有源信号输出， DC24V/50mA，带输出短路；

？膳涮资褂眉痰缙鞫俗影， 触点容量： AC250V/3A

模拟量信号输入： 4 ～ 20mA 输入， 精度 ±0.1%， 可提供 24V对外供电； 0 ～10V 输入， 精度 ±0.1%

RTD 输入： 支持 PT1000， PT100 和 Cu50， 精度 ±0.1%

模拟量信号输出： 4 ～ 20mA 输出， 支持断线检测，精度±0.2%，带负载能力 <500 欧

0 ～10V 输出，精度 ±0.2%

控制逻辑组态功效

用户通过工业组态软件完成组态逻辑设计，通过以太网口将组态逻辑下载到控制器执行，组态软件支持在线无扰下载；

控制器接纳高性能处置惩罚器，运算能力强，可知足毫秒级控制周期要求。通过可通过组态软件在线调解控制算法；

高可靠性

全冗余的系统结构，单控制周期无扰切换；所有部件知足 EMC 三级标准

系统平均无故障时间 100 万小时

操作显示控制功效

在操作员站或触摸屏上，用户可凭证现实工程要求完成操作画面组态；嬗肟刂破魍ü蕴ㄑ犊谙嗔。纵然操作员站失电，操作显示组态画面也不会丧失。装有操作显示组态画面的操作员站上电后即可投入运行；

控制器自带 LCD 屏幕，显示控制器自身运行的系统信息；

通讯功效

以太网接口：2 路冗余以太网，用于和上位机软件相连用于和操作员站通讯，作为控制器的人机接口支持 OPC，Modbus-Tcp 等通讯；

485 接口： Modbus-Rtu 通讯，支持主从站功效；

MBUS 接口：支持 MBus 主站通讯；LoRa 通讯方法; 4G无线通讯方法；

数据交流通讯功效

控制器 CPU 能确保在一个控制周期内将所有 I/O 通道信号数据更新一遍，控制周期知足系统对动态响应时间的要求；

控制器与显示屏的数据通讯，能确保各显示及操作数据的更新周期小于 500ms；控制器可通过 RS485, 以太网与外界装备通讯；

产品优势

集成化、一体化、

？榛杓评砟

集成了自主开揭晓计通讯调试工具， 调试时仅需选择表计品牌或者通讯方法即可，节约开发时间，并支持库内自主开发；

可凭证业主需求牢靠组态和测点，对外部接口举行牢靠标记，即插即用，关于设置相同的站点抵达免调试；

智能化组态方法

接纳

？榛淖樘椒，简朴易用，新手经由简朴培训即可上手；

集成优化算法工艺包，凭证常用工艺可自界说加密打包组态，累计更多行业工艺库，可减轻或者免去新项目的组态事情量；

远程控制，支持远程在线修改组态和调试；

边沿盘算

现场数据举行运算后选择性上传至上层治理平台，镌汰无效数据通讯量和上层平台的运行负荷；

国产可控

AB娱乐官网 HR50 三代产品接纳国产芯片和跨平台软件设计；

应对目今国际商业形势，推出纯国产化产品，软硬件完天下产可控；

无邪性、性价比高

用户可无邪选择产品组合；

性价比高，相对西欧某些品牌的 PLC 控制器，本钱降低；

装置维护

装置轻盈，易于维护，节约调试本钱；

用户可选带屏幕和带无线通讯

？椴，集成度高，减轻组柜的事情量和本钱；

远程控制，支持远程在线修改组态和调试；

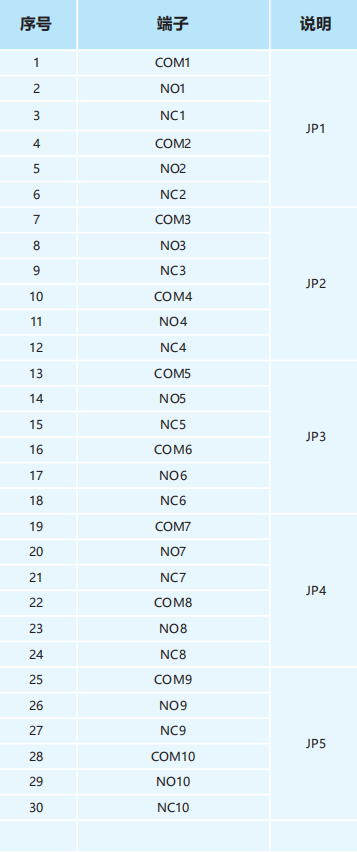

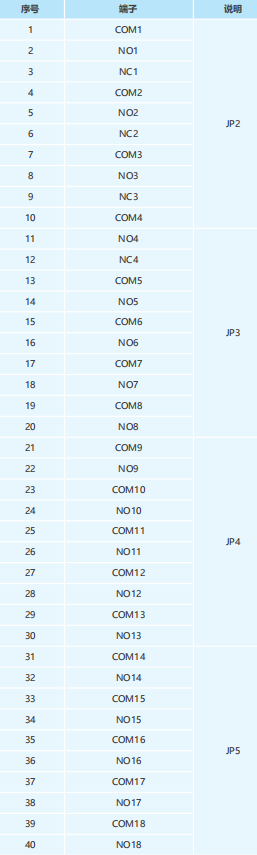

端子界说

智能控制器设置了多种 I ／ O 信号处置惩罚电路、完成逻辑运算的 CPU 中央处置惩罚器及完成数据交流的通讯口。从输入信号爆发转变到其对应输出信号泛起控制逻辑所划定的转变之间的延迟时间，知足实时控制系统的要求

？刂破鞯目刂浦芷谟煽刂葡低车淖樘呒怂懔坑泄

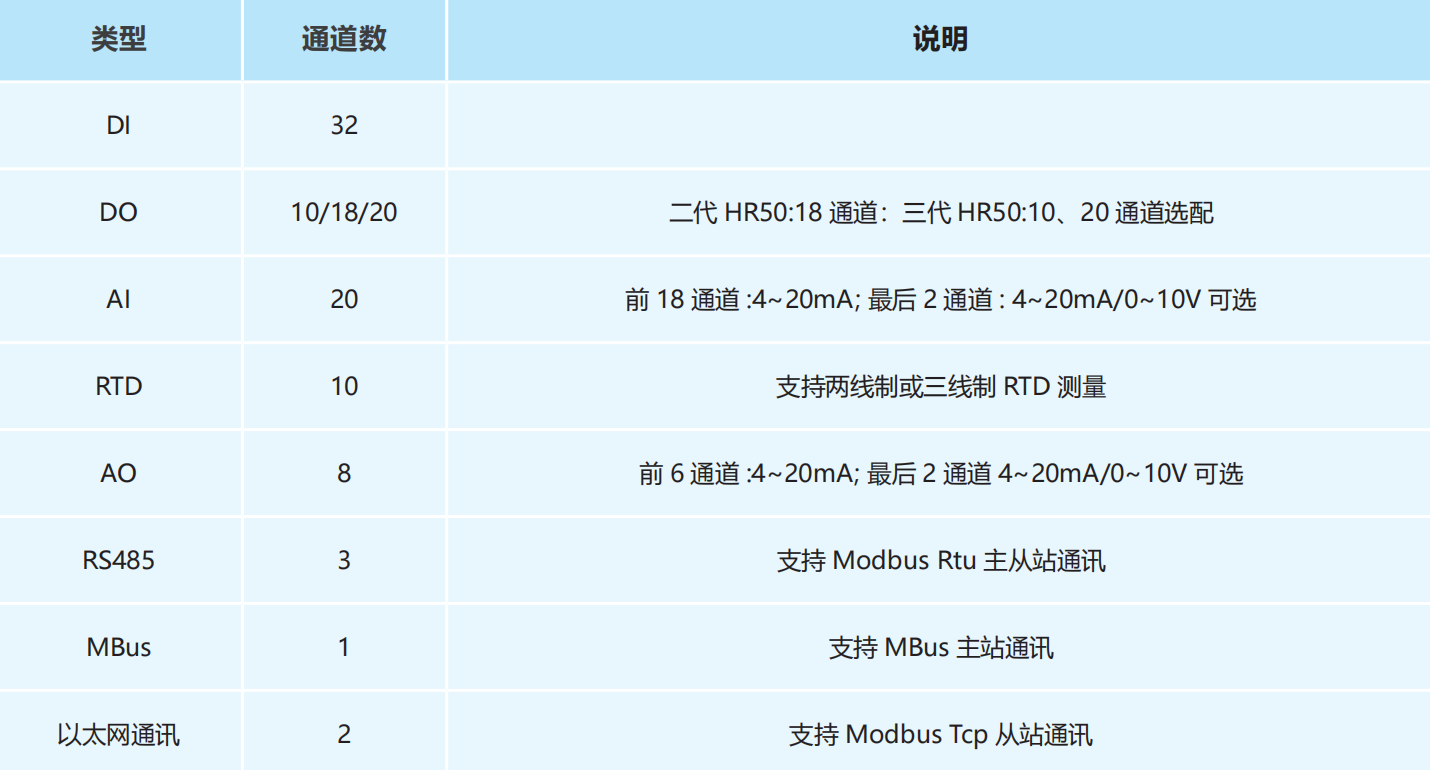

？刂破骷捌渑涮鬃氨缚商峁┫殖 I/O 信号处置惩罚、调理控制算法、操作显示控制、 PC 机组态、数据交流通讯等功效。主要包括 :

HR50智能控制器（第二代）

 尺寸：352*85*60mm

控制器尺寸：290*204*50mm

接纳 4 颗 M4 的螺丝装置，装置尺寸如下图所示（单位：mm）

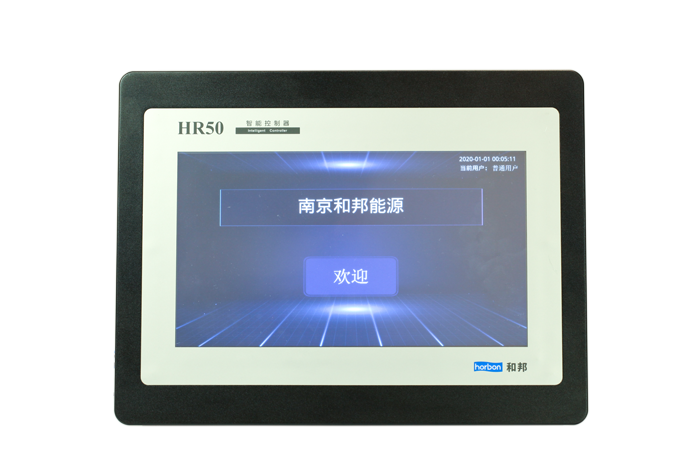

HR50智能控制器（第三代）

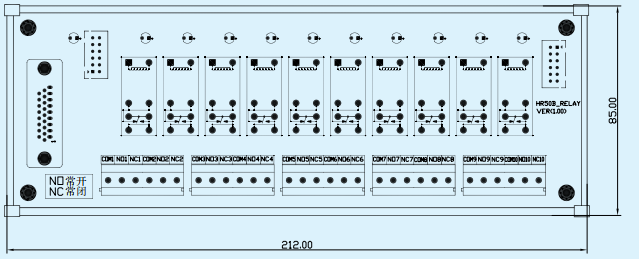

 尺寸：212*85*60mm

控制器尺寸：使用 6 个金属装置卡扣将装置牢靠在机柜门板上，详细装置方法如图所示
